S-150系列

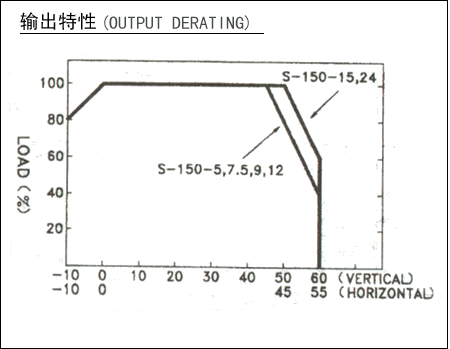

電路框圖  輸出特性

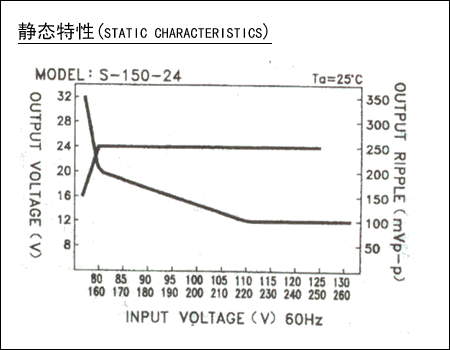

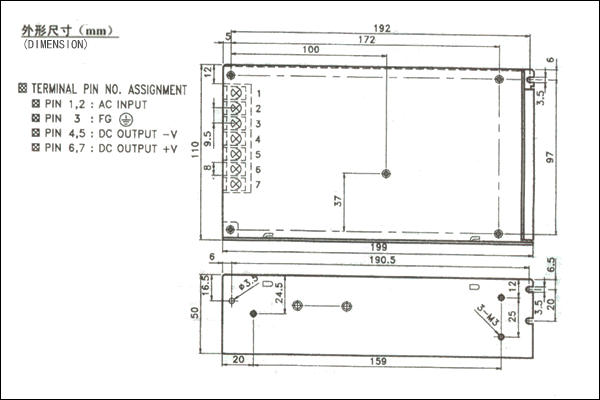

靜態特性  外形尺寸

  • 低價格、高可靠
  • 105℃輸出電容器
  • 全球適用AC輸入電壓
  • 效率高、工作溫度低
  • 軟啟動電流、有效降低AC輸入沖擊
  • 有短路保護、過載保護
  • 體積小、重量輕
  • 100%滿負荷燒機測試
  • 內裝EMI濾波器、紋波極小
型號

性能
S-150-5 S-150-7.5 S-150-9 S-150-12 S-150-13.5 S-150-15 S-150-24 S-150-27 S-150-48
直流輸出電壓 5V 7.5V 9V 12V 13.5V 15V 24V 27V 48V
輸出電壓容差(注2) ±2% ±1% ±1% ±1% ±1% ±1% ±1% ±1% ±1%
額定輸出電流 30A 20A 16.7A 12.5A 11.2A 10A 6.5A 5.6A 3.2A
輸出電流范圍 0-30A 0-20A 0-16.7A 0-12.5A 0-11.2A 0-10A 0-6.5A 0-5.6A 0-3.2A
紋波及噪音(注3) 150mVp-p 150mVp-p 180mV 180mV 180mV 180mV 240mV 240mV 240mV
進線穩定度(注4) ±0.5% ±0.5% ±0.3% ±0.3% ±0.3% ±0.3% ±0.2% ±0.2% ±0.2%
負載穩定度(注5) ±0.5% ±0.5% ±0.3% ±0.3% ±0.3% ±0.3% ±0.2% ±0.2% ±0.2%
直流輸出功率 150W 150W 150.3W 150W 151.2W 150W 156W 151.2W 153.6W
效率 78% 80% 80% 82% 83% 84% 85% 86% 87%
直流電壓可調范圍 4.5-5.5V 6-8.3V 8-10.4V 10.6-13.2V 12-15V 13.5-16.5V 21-28V 24-30V 43-53V
輸入電壓范圍 85~132VAC/176~264VAC SELECTED BY JUMPER OR SWTCH 47~63Hz;255~370VDC
輸入電流 3.2A/115V 1.6A/230V
沖擊電流 冷啟動電流 35A/115V 60A/230V
漏電流 <3.5mA/240VAC
過載保護

105~150 類型:PULSING HICCUP SHUTDOWN 復位:自動恢復

過電壓保護 115%~135%
高溫保護 ……
溫度系數 ±0.03%℃(0~50℃)
啟動、上升、保持時間 100ms,50ms,20ms
抗震性 10~500Hz,2G 10min./1周期,時長60分,各軸
耐壓性

輸入輸出間:3KVAC,輸入外殼:1.5KVAC,輸出外殼:0.5KVAC

隔離電阻 輸入輸出間,輸入與外殼,輸出與外殼:500VAC/100M Ohms
工作溫度、濕度 -10℃~+60℃,20%~90%RH
存儲溫度、溫度 -20℃~+85℃,10%~95RH
外形尺寸 199*110*50mm
重量 0.8Kgs
安全標準 滿足UL1012,TUV EN60950
EMC標準 符合IEC801-2,3,4,IEC555-2
注:1、以上參數測試條件為:230VAC輸入,額定負載,25℃ 70% RH.濕度。
  2、容差:包括設定容差,線路穩定度,負載穩定度(注5)。
  3、紋波測試:20MHz 用A12"雙絞線,中斷用0.1uF&47uF電容器短路。
  4、進線電壓穩定度測試:滿負載時進線最低電壓到最高電壓。
  5、負載穩定度測試:負載從0%到100%。
  6、C2,3,11必須拆除
